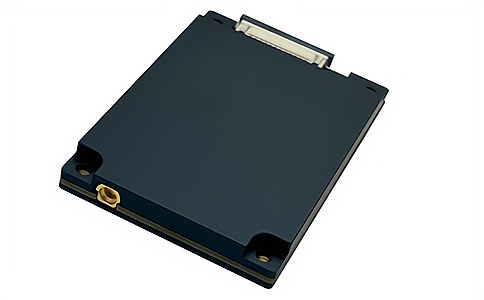

RFID打印机手持终端开发超高频电子标签读写器模块UR3123

UR3123基于IMPINJ（英频杰）最新E系列引擎平台设计

领先支持IMPINJ Gen2X增强性能

是全面支持测温/LED等各类传感电子标签的高性能超高频读写器模块

聚焦RFID打印机、手持终端应用场景，适配性极强

小尺寸设计，完美适配嵌入式应用及手持终端、工业打印机集成

支持外接高增益天线，读取距离超12米，提升电子标签识别范围

可快速处理海量电子标签，提供稳定可靠的射频识别核心

是手持终端、工业打印机等智能设备的理想电子标签读写核心

广泛应用于手持终端开发、工业打印机集成、嵌入式系统开发等多种无线射频识别（RFID）系统

基于Impinj（英频杰）E310芯片深度开发（另有E710版本）

充分支持Gen2X功能，极致发挥IMPINJ（英频杰）芯片潜能

充分支持符合ISO18000-6C EPC CLASS1 G2标准的电子标签

工作频率840～960MHz（可按不同国家或地区要求调整）

以广谱跳频(FHSS)或定频发射方式工作，支持RSSI功能

输出功率达至33dBm，保障天线远距离识别电子标签能力

读取距离＞12m（外接8dBiL天线，标签E41）

峰值电子标签询查速度>350张/秒，适配手持终端、工业打印机高效作业需求

标签缓存容量：1000张电子标签 @ 96bit EPC，750张@最长128bitsEPC

支持应答模式和自动实时询查模式，适配电子标签快速识别场景

支持EPC和TID两种防冲突模式，避免多电子标签识别干扰

可针对不同场景选择11种不同链路模式，适应手持终端、工业打印机各类环境要求

三种智能盘存模式，精准适配从高密度快速读取到远距离弱信号捕捉的各类复杂场景

配备1路 MMCX-J型天线接口，方便外接天线拓展，提升电子标签识别性能

低功耗设计，单+4.5V~+5.5V供电，适配手持终端续航需求

4路GPIO接口（2输入2输出），便于与工业打印机、手持终端联动

支持RS232串行通讯接口（3.3V TTL电平），保障数据稳定传输

稳定性高，外置散热片空气冷却散热，保障手持终端、工业打印机长期稳定运行

型号：UR3123

尺寸：57.5mmx37mmx6mm，适配手持终端、工业打印机紧凑安装

重量：100g，轻量化设计，不增加手持终端、工业打印机负担

电源电压：DC5V，极限6V，适配手持终端、工业打印机供电标准

工作电流：1.5A，最大1.65A

工作湿度：< 95% @ 25 °C 无凝露

工作温度：-20 °C  -  + 55  °C，适配工业打印机、手持终端复杂工作环境

存储温度：-20 °C  -  + 85  °C

1. 底面焊盘序号1：GND（地）

2. 底面焊盘序号1：GND（地）

3. 底面焊盘序号2：VCC（电源）

4. 底面焊盘序号2：VCC（电源）

5. 底面焊盘序号4：GPO1（通用输出口1，3.3VTTL电平）

6. GPO2（通用输出口2，3.3VTTL电平）

7. GPI1（通用输入口1，3.3VTTL电平）

8. BUZZER（蜂鸣器输出，高电平有效，已驱动，可输出电流）

9. 底面焊盘序号5：RXD（串行通讯数据输入端）

10. 底面焊盘序号6：TXD（串行通讯数据输出端）

11. Reserved（保留）

12. Reserved（保留）

13. 底面焊盘序号3：GPI2（通用输入口2，3.3VTTL电平）

14. EN（使能端，高电平有效，可选择内部10k电阻上拉至VCC）

15. RS485_CTRL（RS485方向控制）

指令集：提供C语言指令集，方便手持终端、工业打印机相关开发调试

Demo：提供C#、delphi、JAVA等语言演示软件及源代码，降低开发门槛

Dll库：提供C#、VB、JAVA等语言库及库说明，适配手持终端、工业打印机开发需求

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C

工作频率：840-960MHz，保障电子标签稳定识别

输出功率：5-35dbm，可灵活调整天线识别电子标签距离

输出功率精度：+/- 1dB

接收灵敏度：< -75 dBm，提升弱信号电子标签识别能力

天线连接保护：支持天线自动微调谐和天线失效检测，保障天线使用安全，稳定识别电子标签

标签信号检测：支持信号RSSI值检测，精准感知电子标签信号强度，适配手持终端、工业打印机作业场景
