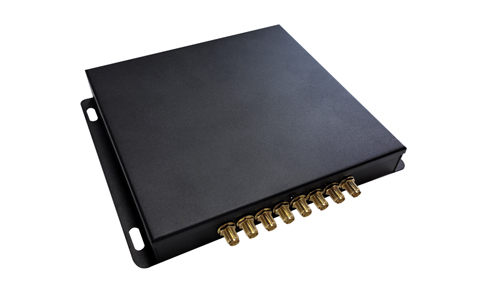

RFID电子标签读写器概述
RFID超高频电子标签读写器UR8168，专为智能柜实时监管场景打造
基于IMPINJ E710高性能引擎平台深度开发，性能卓越
领先支持IMPINJ Gen2X增强性能，极致释放芯片潜能
峰值电子标签询查速度>1000张/秒，读取高效精准
配备8路外接SMA高增益高隔离天线接口，适配多天线监管场合
广泛应用于各类智能柜（医疗耗材、试剂、工具、图书、档案）、仓储物流、设备资产监管等场景
RFID电子标签读写器UR8168用于智能工具柜案例
核心功能特点（电子标签高效读写核心）
1. 核心芯片：基于Impinj E710芯片深度开发，性能稳定可靠
2. 协议支持：充分支持Gen2X功能，兼容ISO18000-6C EPC CLASS1 G2标准电子标签
3. 工作频率：840～960MHz，可按不同国家或地区要求灵活调整
4. 工作模式：广谱跳频(FHSS)或定频发射，支持RSSI信号检测功能
5. 输出功率：达33dBm，可调节，每天线可单独配置功率
6. 读取性能：外接8dBiL天线、标签E41时，读取距离＞12m；峰值电子标签询查速度达1000张/秒
7. 防冲突模式：支持EPC和TID两种防冲突模式，避免电子标签读取干扰
8. 缓存能力：电子标签缓存区可存储1000张标签（@ 96bit EPC）
9. 场景适配：11种链路模式，3种智能盘存模式，适配各类复杂监管场景
10. 询查模式：支持应答模式和自动实时询查模式，适配智能柜实时监管需求
11. 天线配置：8路外接SMA高增益高隔离天线接口，支持天线自动微调谐和失效检测
12. 天线可选：另有4口、16口天线版本，适配不同智能柜及多天线监管场景
13. 开关量与继电器：支持两路开关量输入，两路继电器输出
14. 供电方式：低功耗设计，单＋9V电源供电，可订制POE供电
15. 通信接口：支持RS232、RJ45（TCPIP），可订制蓝牙、WIFI接口
RFID电子标签读写器物理参数
型号：UR8168
尺寸：165*145*26mm（孔位中心点：152.6mm*105mm，5mm*10mm腰孔）
电气参数
电源电压：DC9V，宽电压9-24V
工作电流：0.5A，最大1.2A
工作湿度：< 95% @ 25 °C 无凝露
工作温度：-20 °C - + 55 °C
存储温度：-20 °C - + 85 °C

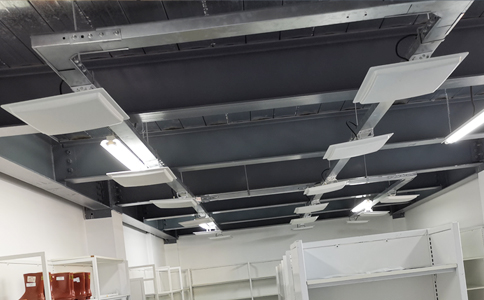

RFID电子标签读写器UR8168用于资产监管案例
接口参数
DB9接口参数
1：NC：保留；2：TXD：串行通讯数据输出；3：RXD：串行通讯数据输入
4：NC：保留；5：GND：信号地；6：NC：保留
7：NC：保留；8：NC：保留；9：NC：保留
GPIO接口参数
1：Input1 1-：开关量输入1；2：Input1 1+：开关量输入1
3：Input2 2-：开关量输入2；4：Input2 2+：开关量输入2
5：NO1：继电器1常开端；6：CM1：继电器1公共端
7：NO2：继电器2常开端；8：CM2：继电器2公共端
网络接口
10M/100M自适应以太网
开发参数
指令集：提供C语言指令集
Demo：提供C#、JAVA等语言演示软件及源代码
Dll库：提供C#、VB、JAVA等语言库及库说明
固件升级：支持个性化固件升级
RFID电子标签读写器射频参数
接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C / ISO 18000-6B
工作频率：840-960MHz (可按不同国家或地区要求调整)
输出功率：0-33 dbm
输出功率精度：+/- 1dB
接收灵敏度：< -85 dBm
天线连接保护：支持天线自动微调谐和天线失效检测
标签信号检测：支持信号RSSI值检测
读取参数
标签盘点峰值：峰值电子标签询查速度>1000张/秒
读取距离：0-45米，依据电子标签和天线不同参数及性能调整
