RFID读写器到底能读多远?有哪些耦合方式?

来源: | 发布时间:2015-10-6 15:56:24 | 浏览次数:

RFID射频识别中标签与阅读器之间的有效识别距离是RFID应用中的一个重要问题,通常情况下这种识别距离定义为电子标签与阅读器之间能够稳定交换数据的距离。根据RFID射频识别系统作用距离的远近情况,电子标签天线与阅读器天线之间的耦合可分为以下三类:(1)密耦合系统;(2)遥耦合系统;(3)远距离系统。RFID射频识别系统的识别距离是一项动态指标,与电子标签尺寸、性能及阅读器功率、性能、防碰撞算法性能还有天线的功率的配合情况密切相关。

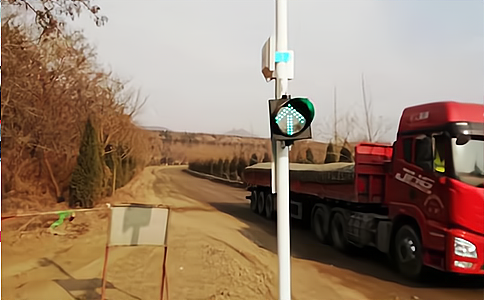

相关应用案例:RFID用于远距离车辆识别


相关应用案例:RFID用于远距离车辆识别

1、密耦合系统
密耦合系统的典型作用距离范围从0~1cm。实际应用中,通常需要将电子标签插入阅读器中或将其放置到阅读器的天线的表面。密耦合系统利用的是电子标签与阅读器天线无功近场区之间的电感耦合(闭合磁路)构成无接触的空间信息传输射频通道工作的。密耦合系统的工作频率一般局限在30MHz以下的任意频率。由于密耦合方式的电磁泄露很小、耦合获得的能量较大,因而可适合要求安全性较高,作用距离无要求的应用系统,如电子门锁等。

RFID读写器到底能读多远?有哪些耦合方式?

相关应用案例:RFID用于远距离车辆识别


2、遥耦合系统
遥耦合系统的典型作用距离可以达到1m。遥耦合系统又可细分为近耦合系统(典型作用距离为15cm)与疏耦合系统(典型作用距离为1m)两类。遥耦合系统利用的是电子标签与阅读器天线无功近场区之间的电感耦合(闭合磁路)构成无接触的空间信息传输射频通道工作的。遥耦合系统的典型工作频率为13.56MHz,也有一些其他频率,如6.75MHz、27.125MHz等。遥耦合系统目前仍然是低成本RFID射频识别系统的主流。

RFID高频珠宝管理读写器HR7738,是一款高性能的ISO/IEC 15693协议电子标签读写器,采用全数字信号处理设计,处理速度比模拟信号快60%以上,射频输出功率0.5-5W可软件调节。成功用于新零售无人售货柜,智能文件柜、商品定位、试管试剂管理、行业保密文件管理、智能图书柜、智能档案柜、药品寄售柜、流利架、珠宝管理、自助洗衣服务、生产过程控制等RFID系统应用领域。

RFID高频珠宝管理读写器HR7738

RFID高频珠宝管理读写器HR7738

3、远距离系统
远距离系统的典型作用距离从1m到50m,个别的系统具有更远的作用距离。所有的远距离系统均是利用电子标签与阅读器天线辐射远场区之间的电磁耦合(电磁波发射与反射)构成无接触的空间信息传输射频通道工作的。远距离系统的典型工作频率为:915MHz、2.45GHz、5.8GHz,此外,还有一些其他频率,如433MHz等。远距离系统的电子标签根据其中是否包含电池分为有无源电子标签(不含电池)和半无源电子标签(内含电池)。一般情况下,包含有电池的电子标签的作用距离较无电池的电子标签的作用距离要远一些。半无源电子标签中的电池并不是为电子标签和阅读器之间的数据传输提供能量,而是只给电子标签芯片提供能量,为读写存贮数据服务。

RFID超高频分体式电子标签读写器UR6258是基于IMPINJ R2000芯片深度开发的一款高性能的UHF超高频电子标签读写器,支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议,支持RS232、RJ45(TCPIP)等多种通讯接口,4个外接TNC天线接口,广泛应用于进出仓储管理、图书管理、称重管理、物流分拣、智能工具柜、医疗耗材柜、智能交通、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID超高频分体式电子标签读写器UR6258

RFID超高频分体式电子标签读写器UR6258

远距离系统一般情况下均采用反射调制工作方式实现电子标签到阅读器方向的数据传输。远距离系统一般具有典型的方向性,电子标签与阅读器成本目前还处于较高的水平。从技术角度来说,满足以下特点的远距离系统是理想的RFID射频识别系统:
(1)电子标签无源;
(2)电子标签可无线读写;
(3)电子标签与阅读器支持多标签读写;
(4)适合应用于高速移动物体的识别(物体移动速度大于80km/h);
(5)远距离(读写距离大于5m~10m);
(6)低成本(可满足一次性使用要求);
现实的远距离系统一般均只能满足其中的几款要求。

RFID工业产线

相关解决方案:RFIDRFID工业产线
