高频ISO14443A协议的Mifare非接触式RFID芯片介绍
发布时间:2015-10-6 13:51:51

Mifare卡介绍

Mifare卡是NXP公司生产的ISO14443A标准的RFID芯片卡,包Mifare S50、Mifare S70、Mifare UltraLight、Mifare Pro、Mifare Desfire等协议,由于Mifare的巨大影响力,业内有时把其它公司生产的遵守ISO14443A标准的射频卡也称为“Mifare”,尤其是Mifare S50卡片,几乎就是ISO14443A标准的代言人。Mifare系列非接触式RFID芯片也根据使用芯片的不同,把Mifare UltraLight称为MF0,Mifare S50和S70称为MF1,Mifare Pro称为MF2,Mifare Desfire称为MF3。

RFID高频人像卡

RFID高频(HF)彩色印刷人像卡IC卡HT2865

Mifare系列的共同特征就是遵守ISO14443A国际标准,这些共同特征描述如下:
1.它们都是接近卡PICC(Proximity ICC),读写距离最大10cm。
2.它们的射频频率都是13.56MHz±7KHz。
3.这些卡片都是无源免接触的,能量由读写器产生的射频场提供。
4.读写器产生的射频场的磁场强度在1.5A/m~7.5A/m之间,卡片在这个场强区间内可以连续的正常工作。
5.卡片首先进入读写器的射频场得电完成初始化,之后等待读写器的命令。读写器与卡片的数据交流总是采用RTF模式,即读写器先发出命令,卡片在规定的时间内对命令作出应答,如果读写器没有命令,卡片无论如何也不能先发言。
6.读写器向卡片发送命令使用100% ASK调制的修正米勒(Modified Miller)码,卡片应答时使用副载波调制的曼侧斯特(Manchester)码。

RFID高频抗金属标签

           RFID高频(HF)气瓶管理抗金属标签HT9625

7.卡片与读写器之间通讯的数据速率有4种:106Kbps,212Kbps,424Kbps,847Kbps。但在读卡选择命令(含)之前,通讯速率只能是106Kbps。读卡选择之后,卡片和读写器可以协商使用什么样的速率。106Kbps是怎么来的,它是载波频率13.56MHz除以128得来的,通俗的说法是“载波128分频”。
8.卡片未进入射频场时称为断电(Power-Off)状态,进入射频场得电复位后进入休闲(Idle)状态,收到读写器的呼叫命令后进入准备(Ready)状态,经过防冲突循环被选中后进入激活(Active)状态,在激活状态收到休眠命令或不认识的命令后进入休眠(Halt)状态。
9.这些卡片都有一个全球唯一的序列号,序列号的长度可能是4字节,7字节或10字节。当多张卡片同时进入读写器的射频场时,卡片们遵守面向比特的防冲突机制,由读卡器选出唯一的一张卡片进行操作。读写器操作完一张卡片后,可以发送休眠命令让这张卡片进入休眠状态,而读卡器继续对其他卡片进行操作。
10.这些卡片在卡选择(含)之前的操作步骤都是一样的,卡选择之后的操作就不一样了,比如有的需要验证密码,有的不需要,而且验证密码的方式也有区别。

RFID高频HF多协议IC卡读写器HR8002桌面式电子标签读写器是一款高性能的ISO/IEC 15693、ISO14443A/B多协议电子标签读写器,采用USB供电USB通讯。广泛应用于电子标签信息录入、IC卡发开、档案管理、会员管理个人身份识别、工位管理、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID高频HF多协议IC卡读写器HR8002

 RFID高频Mifare智能卡USB读卡器HR2002

11.从卡片进入磁场到卡片被选中要经过两步。
第一步是读写器呼叫磁场内的卡片,卡片对呼叫做出应答。
(1)由于磁场内可能有刚进入磁场并得电复位处于休闲状态的卡片,也可能有已经被读写器操作过,被读写器发送休眠命令进入休眠状态的卡片,对这两类不同的卡片,读写器使用两种不同的命令进行呼叫:卡请求(REQA,0x26)和卡唤醒(WAKE-UP,0x52)。
(2)其中卡请求(REQA)只能呼叫处于休闲(Idle)状态的卡片,卡唤醒(WAKE-UP)可以呼叫所有卡片,包括处于休眠(Halt)和休闲状态的卡片。
(3)收到卡呼叫命令后,卡片将对命令做出应答(Answer To Request,ATQA),告诉读写器自己是否遵守面向比特的防冲突机制,如果不遵守,读写器自然就不会往下操作了,除非双方约好了一种特殊的防冲突协议,不过那就不叫“遵守ISO14443A”了。ATQA有两个字节,第一个字节的值没有规定(RFU),第二个字节的高两位b7b6表示卡序列号长度(“00”为4字节,“01”为7字节,“10”为10字节), b5位的值没有规定(RFU),b4-b0表示是否遵守面向比特的防冲突机制,如果遵守,b4-b0必须有且仅有1位为1。通常情况下,Mifare S50的ATQA是0004H,Mifare S70的ATQA是0002H,Mifare UltraLight的ATQA是0044H,Mifare Light的ATQA是0010H,Mifare Desfire的ATQA是0344H。业内习惯称ATQA为卡类型,并且称“Mifare S50的卡类型是0004H,Mifare S70的卡类型是0002H,Mifare UltraLight的卡类型是0044H,Mifare Desfire的卡类型是0344H……”,这种说法其实是不严谨的。已经出现了ATQA为0044H和0344H的卡片,但这种卡片并不是Mifare UltraLight和Mifare Desfire,而是一种新的7字节的Mifare S50。这很正常,因为ISO14443A中规定,ATQA的作用是卡片表明自己是否遵守面向比特的防冲突机制以及自身卡序列号的长度,并不是表示哪种类型的卡片。

高频ISO14443A协议的Mifare非接触式RFID芯片介绍

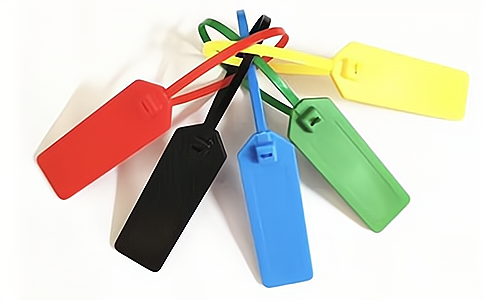

RFID高频(HF)/超高频(UHF)扎带标签XT9687

(1)之所以把“防冲突”和“选择”放在一块说,是因为二者的命令码是一样的,区别在于命令码后面包含多少位已经确认的卡序列号。
(2)面向比特的防冲突机制每个防冲突循环需要32bit的卡号参加。读写器向所有参加防冲突的卡片发出一个防冲突命令码,并告诉卡片们已经确定了多少位卡序列号,让卡序列号前面部分与读写器发出的已经确认的序列号相同的卡片做出应答。
(3)如果已确认的卡序列号小于32位,就是防冲突命令,卡片将回送除了已确认卡序列号之外的剩余的卡序列号部分;如果已确认的卡序列号等于32位,就是卡选择命令了,被选中的卡片将作出对选择的应答(Select AcKnowledge,SAK)。

RFID医护人员的RFID芯片工牌


(4)防冲突和卡选择命令还有一个区别就是,卡选择命令有CRC_A校验,而防冲突命令没有CRC_A校验。
(5)如果卡片卡号是4个字节,防冲突选择的命令码是0x93。
(6)如果卡片卡号是7个字节,则要进行两个层次(cascade level)的防冲突选择,第一层(cascade level 1)的命令码是0x93;卡号的前3个字节参加;第二层(cascade level 2)的命令码是0x95,卡号的后4个字节参加。
(7)如果卡片卡号是10个字节,则要进行三个层次(cascade level)的防冲突选择,第一层(cascade level 1)的命令码是0x93,卡号的前3个字节参加;第二层(cascade level 2)的命令码是0x95,卡号的第4、5、6个字节参加;第三层(cascade level 3)的命令码是0x97,卡号的后4个字节参加。
(8)大家可能已经发现,前面说每个防冲突循环需要32bit的卡号参加,后面又说可以3个字节(24bit)参加,是不是前后矛盾?是的,为了凑够32bit,如果只有3个字节的卡号参加防冲突循环,则卡片自动在3个卡号字节之前增加一个字节0x88,这个0x88被称为层标签(cascade tag),从而满足防冲突循环对32bit卡号的要求。
(9)每一层的防冲突选择循环如果卡被选中,卡片都要返回“选择应答”(Select AcKnowledge,SAK),告诉读写器是否需要下一层的防冲突选择循环以及是否遵守ISO14443-4。
12.最后再次强调以上就是“共同遵守ISO14443A”的含义,也就是从卡片进入磁场到卡片被选中,它们的操作流程都是一样的。之后大家便分道扬镳,有的继续遵守ISO14443-4,有的开始验证密码,有的就直接可以进行读写操作了。
