高频HF智能书架天线调谐板HA82XX


RFID高频HF智能书架天线调谐板HA82XX


高频HF智能书架天线调谐板概述

RFID高频HF智能书架天线调谐板HA82XX,是我司针对智能书架、智能耗材柜开发的高性能天线调谐板,主要应用于天线立式摆放场合,可根据客户现场环境和客户要求尺寸调制13.56MHz标准频率天线,结合我司数字信号系列读写器已大规模应用于图书馆智能书架智能档案管理医疗耗材管理、新零售无人售货柜、重要票证管理、试管试剂管理、漂流书柜、药品寄售柜等RFID智能柜应用领域。

RFID天线HA82XX用于高值耗材柜管理

应用案例:RFID天线HA82XX用于高值耗材柜管理

RFID天线HA82XX用于智能书架微型图书馆

应用案例:RFID天线HA82XX用于智能书架微型图书馆


高频HF智能书架天线调谐板参数

型号:HA82XX;

尺寸:82mmx21mmx9mm(非实际天线尺寸);
净重:6g;
工作温度:-10~+50℃
贮藏温度:-25~+80℃

支持ISO/IEC15693、ISO18000-3协议读写器和电子标签;
可支持达至5W射频功率;
驻波比:<1.1;
单天线感应距离可达30cm(天线线圈20*26cm,读写器功率5W,50x50mm图书标签);
同轴线缆MCX接口;
注意:此天线调谐板必须结合我司HR77XX系列读写器和HA70XX功分板使用。

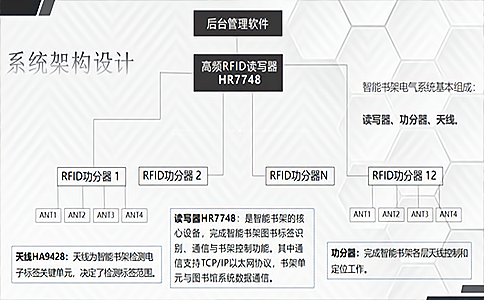

智能书架拓扑图

高频HF智能书架天线调谐板配套使用方式:

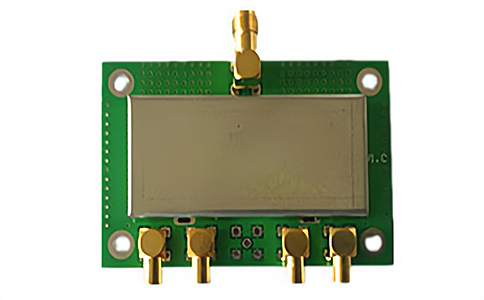

RFID高频HF(13.56MHz)智能天线功分板HA70XX,是我司针对智能书架、智能耗材柜开发的高性能天线功分板,主要应用于多天线功率分配场合,可定制4或6路天线集中到一个读写器天线接口,结合我司数字信号系列读写器已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、漂流书柜、药品寄售柜、流利架等RFID系统应用领域。

RFID高频HF(13.56MHz)智能天线功分板HA70XX

RFID高频HF(13.56MHz)智能天线功分板HA70XX

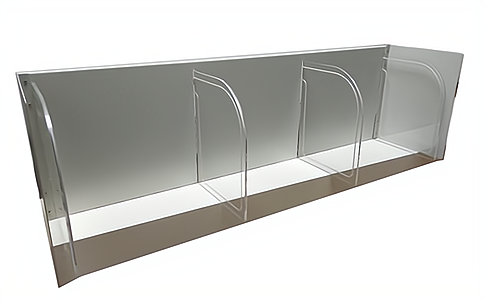

RFID智能书架/档案柜专用单元层天线HA9428,是我司针对智能文件管理设计的13.56MHz高性能的ISO/IEC 15693天线,主要由功分板(目前支持四口和六口)、天线调谐板、有机玻璃板、金属外壳组成,可以准确读取层叠摆放的图书档案标签(书籍厚度4mm以上),并且能精准控制天线识别范围,防止串读到书架外和上下层RFID电子标签。功分板可连接到我司一口,四口,八口,十二口,二十四口,三十二口数字信号读写器组合成不同层数的智能书柜,产品已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、共享图书、漂流书柜、分布式图书馆等文件管理场合。

RFID智能书架/档案柜专用单元层天线HA9428

RFID智能书架/档案柜专用单元层天线HA9428

RFID智能书架

相关解决方案:RFID智能书架管理系统

高频HF智能书架天线调谐板相关RFID设备介绍

RFID高频珠宝管理读写器HR7738,是一款高性能的ISO/IEC 15693协议电子标签读写器,采用全数字信号处理设计,处理速度比模拟信号快60%以上,射频输出功率0.5-5W可软件调节。成功用于新零售无人售货柜,智能文件柜、商品定位、试管试剂管理、娱乐行业筹码管理、智能图书柜、智能档案柜、药品寄售柜、流利架、珠宝管理、自助洗衣服务、生产过程控制等RFID系统应用领域。

RFID高频珠宝管理读写器HR7738

RFID高频珠宝管理读写器HR7738

RFID高频HF新零售售货柜读写器HR7768,是一款高性能的ISO/IEC 15693协议电子标签读写器,支持24路天线接口,采用全数字信号处理设计,射频输出功率0.5-5W可软件调节。广泛用于新零售无人售货柜,智能图书柜、试管试剂管理、娱乐行业筹码管理、流利架、智能档案柜、药品寄售柜、智能文件柜、商品定位、珠宝管理、自助洗衣服务、生产过程控制等RFID系统应用领域

RFID高频HF新零售售货柜读写器HR7768

RFID高频HF新零售售货柜读写器HR7768

RFID高频ISO/IEC18000-3 M3协议读写器HR3768,遵循ISO/IEC18000-3  EPC Class-1协议,作为比第二代的PJM技术更快的高频RFID,识别速度可达240张以上/秒,另外对标签层叠读取效果好,对于叠放在一起的档案,印鉴卡,证照,保密文件有良好的识别效果。采用软件调整输出功率(0.5-7W),可适应各种应用场合,可广泛用于档案管理(每页档案都贴标签),印鉴卡层叠读取、银行抵押证件管理、汽车合格证管理、行业保密文件管理、智能文件柜、生物血样采集卡管理等RFID标签重叠识别应用领域。

高频ISO/IEC18000-3 M3协议读写器HR3768

高频ISO/IEC18000-3 M3协议读写器HR3768

RFID智能书架/档案柜专用书立天线HA2621是我司针对智能立式文档管理设计的高性能天线,预留螺丝安装孔位,方便安装到各类文件智能柜中,结合精细的天线线材选择,实现对电子标签的稳定感应效果,产品已大规模应用于图书馆智能书架、智能档案管理、重要票证管理、共享图书、漂流书柜、分布式图书馆等文件管理场合。

RFID高频智能书架书立天线HA2621

RFID高频智能书架书立天线HA2621

RFID高频HF图书不干胶标签HT6507是高频图书档案管理专用标签,工作频率13.56MHz,ISO/IEC  15693协议,采用独特的标签天线设计,能进行远距离多标签的读取,广泛用于图书馆管理、档案管理、无人零售、资产管理、服装管理、产线管理、设备巡检等领域。

RFID高频HF图书不干胶标签HT6507

RFID高频HF图书不干胶标签HT6507

RFID智能文件柜HZDA,采用13.56MHz频率ISO/IEC18000-3Mode3协议阅读器HR3768和HA2621智能书架专用天线,Android系统6.0以上系统,21寸触摸显示屏,结合智能柜门锁控制器,实现对重要文件的实时监管。系统可准确定位每层的文件,智能文件柜不需要屏蔽信号,柜外没有识别区,智能档案柜内部高频读写器通过APP控制,在借用或归还文件时对带有电子标签的文件进行扫描识别,使用NFC手机、14443A/B射频卡,15693协议IC卡、身份证或二维码作为用户权限进行借还操作。主要用于机密文件,人事档案、机密档案、设计图纸、抵押证件、银行印章卡、重要流通文件、重要标本等纸质文件进行智能管理。

RFID智能档案柜HZDA
   RFID智能档案柜HZDA


RFID智能文件柜演示视频

RFID智能书架

相关解决方案:RFID智能书架管理系统

更多信息请下载word产品说明书  高频HF智能书架天线调谐板HA82XX说明书下载 或扫下方二维码联系销售顾问!


更多产品以及应用方案信息请下载: RFID读写器和应用方案PDF电子版彩页
